Aula 2 MVTA - Pirâmide 3D - 22/02/2022

    Nesta aula de iniciação à modelação 3D procedeu-se à criação de um tetraedro e de um cubo composto por superfícies 3D.

    Para isso, e depois de transmitidas noções básicas e ajustadas as definições do software, desenhou-se uma base triangular equilátera no plano definido por XY, recorrendo a 3 pontos e ao comando 3DFACE.

   Para as faces laterais do tetraedro, copiou-se a base e alinhou-se a cópia com uma das suas arestas, que viria a servir de charneira.

    Para a rotação desta face em planificação foi necessário mudar o local e a orientação do UCS, para que o eixo Z estivesse em cima da charneira e se pudesse continuar a desenhar o traçado auxiliar à rotação da face no plano XY. Após este passo, já com o eixo Z apto à rotação e com o ponto de destino do vértice da face encontrado, procedeu-se à rotação da face para o local correto.

    Para as outras duas faces, apesar de se poder facilmente criar mais duas 3D faces a partir dos pontos já encontrados, foi introduzindo um novo comando, o ARRAY, que procede à cópia seriada em função de um eixo, sedo possível definir o número de itens a produzir.

    Posteriormente, foi criado um cubo sólido, através da extrusão de um quadrado, recorrendo ao comando EXTRUDE e foram experienciadas e consolidadas as ferramentas de SLICE e UNION. Este sólido serviu também para evidenciar as naturais diferenças entre objetos os sólidos e os compostos por 3D faces.

Aula 1 MVTA - HTML - 15/02/2022

    A primeira aula da Uc de MVTA foi dedicada à criação, ou atualização, da página html de aluno da Ulisboa.

    Com recurso ao Filezilla e através do servidor da faculdade, acedi ao index, anteriormente criado para a UC de Sistemas, que foi alterado em conformidade com o pedido, utilizando para o efeito o Brackets.

    Foram criadas duas hiperligações para já, uma para o blog e outra para a entrega, posterior, do Trabalho 1.

Entrega Final Pormenor Capela de Romchamp

    Para este trabalho foi escolhido um pormenor do projeto base do trabalho anterior: o confessionário da Capela Ronchamp. Por não haver informação suficiente, este elemento foi representado no trabalho de grupo de forma mais sintética, tendo sido agora aprofundada a pesquisa só neste sentido.

    Os desenhos foram feitos com base em fotografias e plantas que fui encontrado durante a pesquisa, mas em "educated guesses" que foram, naturalmente, necessários para complementar a pouca informação técnica encontrada.

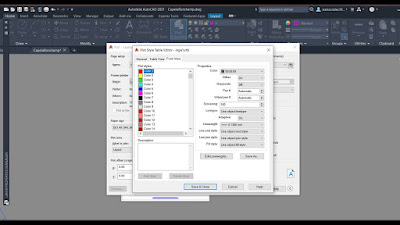

    Assim, os desenhos e o Layout foram executados em Autocad, e a montagem da página bem como a  manipulação da fotografia em Photoshop.

Link Ficheiro DWG:

 https://drive.google.com/file/d/1JhpZJAAVWsjsIwesiMArA1Ggm0fUBWpD/view?usp=sharing

Link Layout  PDF:

https://drive.google.com/file/d/1q1hv8IcBigwkex6Q44jFs1zG_Ucc5coa/view?usp=sharing

Link Ficheiro PSD:

https://drive.google.com/file/d/1-pds-omFGSPJKrBhJc9NhNWgtYu1pzC4/view?usp=sharing

Link Ficheiro Imagem PSD:

https://drive.google.com/file/d/1lYax22UhoHt8YXBBzEojGFr2NA07uaQJ/view?usp=sharing

Trabalho de Grupo - Capela Ronchamp, 1955, Le Corbusier

                         Este trabalho, realizado por mim e pela Mafalda Albano, consistiu, inicialmente, no decalque de uma planta Capela Ronchamp, a partir da qual desenhamos os diferentes alçados e cortes, que ajudam a entender e conhecer o projeto.

               Para que pudéssemos realizar o exercício com o maior rigor possível foi, naturalmente necessária, a pesquisa de vários desenhos e informação complementar escrita e fotográfica sobre a obra.

Assim, situada na cidade na cidade Ronchamp, A Capela Notre-Dame-du-Haut foi projetada em 1955 por Le Corbusier, sendo a terceira e última arquitetura religiosa da sua carreira – integrando a lista do Património Mundial da Unesco.

Mais conhecida por Capela de Ronchamp, a igreja localiza-se no sopé das montanhas dos Vosges – as suas formas, orgânicas e pouco convencionais, parecem curvar-se e abraçar a paisagem envolvente. Em resposta ao programa – dois acessos, um altar e três capelas – o edifício traduz-se, em planta, por quatro paredes que alternam entre o côncavo e o convexo deixando assim, nas suas uniões, espaço para que surjam vãos de acesso e iluminação.

Para unificar as paredes únicas que delimitam os espaços de congregação, o arquiteto concebe uma sinuosa cobertura de betão aparente, que parece flutuar sobre as paredes, já que esta assenta sobre pequenos apoios estrategicamente colocados, dando lugar a uma fenda que permite a entrada de luz zenital em torno de todo o interior da Capela. A cobertura, de aspeto pesado e maciço, é na realidade oca, tratando-se assim de uma armação de ferro pulverizada com microbetão, sustentada no seu interior por vigas e asnas de betão. Por si só um projeto, a cobertura é também uma estratégia de amplificação da acústica do interior e um sistema de recolha das águas pluviais.

Nos alçados a Norte e a Sul, as paredes são interrompidas por uma variedade de vãos de diferentes dimensões, que orientam a luz em sentidos distintos, criando um ambiente inigualável no interior da Capela. Por sua vez, no alçado a Nascente – onde o alargado beiral dá cobertura ao altar exterior, com um púlpito e um pequeno santuário – a parede é perfurada com pequenas aberturas que apenas deixam passar freixos de luz, assemelhando-se, no interior, a um céu estrelado.

                Assim, consideramos que este trabalho enriqueceu a nossa autonomia no Autocad, bem como o conhecimento sobre estratégias, métodos e conceitos utilizados por um dos maiores mestres da História da Arquitetura.

LINKS:

Painel PDF https://drive.google.com/file/d/1T0EHMC574_rCPrWFBpAwxk3e_cGh7fzJ/view?usp=sharing

Ficheiro DWG https://drive.google.com/file/d/11uUMFxLaVEnAg_HdWJkO_L2-TE7eqguI/view?usp=sharing



Decalque Casa António Carlos Siza SRDA 6 Novembro 2020

     Este exercício foi um treino de consolidação dos controlos aprendidos em aula de SRDA, e tinha como objetivo o decalque da planta fornecida pelo Prof. Nuno Alão. O trabalho envolveu necessariamente uma pesquisa por outros desenhos e fotografias para que algumas situações, menos claras em planta, fossem esclarecidas. Assim, por se tratar de  um exercício trabalhoso e demorado, acabei por também procurar e treinar novos controlos que o tornassem mais esquemático, rápido e, consequentemente, mais eficaz.





Parábola SRDA 23 Outubro 2020



Pirâmides SRDA 23 Outububro 2020

    Estas pirâmides tem como base os polígonos regulares construídos anteriormente e, obrigatoriamente, teriam de ter as suas faces triangulares equiláteras. Assim, tendo em conta este requisito, a partir do hexágono - que já é formado por triângulos equiláteros do mesmo tamanho das suas arestas - não é possível contruir a pirâmide sem que os seus lados sejam triângulos isósceles.
